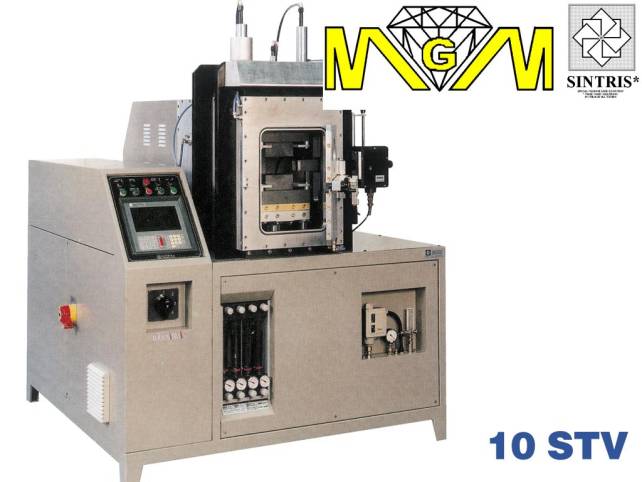

SINTERIZZATRICE
AUTOMATICA mod. 10STV, AD ATMOSFERA CONTROLLATA AD 1 STAZIONE 60kVA MONOFASE,
26TON. |
|
|
|
|
|
Caratteristiche principali |
|
|
· Sinterizzatrice adatta per la produzione di segmenti e piccole
serie di utensili diamantati. |
|
|
· Sistema di riscaldamento stampo per attraversamento diretto di
corrente alternata (effetto Joule). |
|
|
· Sinterizzazione con stampi in grafite. |
|
|
· Sinterizzazione in atmosfera controllata mediante vuoto/gas
inerte di lavaggio programmabile. |
|
|
· Termocoppia tipo K per temperature di lavoro fino a 1000°C. |
|
|
· Raffreddamento piastre, trasformatore e camera vuoto con
visualizzazione di flusso e temperatura dell’acqua. |
|
|
· Trasformatore monofase da 60 kVA, (corrente massima limitata
elettronicamente a 165A) con commutatore per 5 diverse tensioni tra gli
elettrodi (limitazione corrente massima per il riscaldamento). |
|
|
· Programma di gestione con cicli divisibili in 12 passi. Ogni
passo comprende: |
|
|
§
temperatura, |
|
|
§
pressione |
|
|
§
limite max. di corrente |
|
|
§
tempo di riscaldamento |
|
|
§
tempo di mantenimento |
|
|
· Forza di compressione controllata elettronicamente (loop
system) |
|
|
· Memorizzare fino a 100 programmi di sinterizzazione. |
|
|
· Visualizzazione dei dati di processo (impostati e attuali) e
allarmi. |
|
|
· Macchina a norma CE. |
|
|
|
|
|
Opzioni |
|
|
· Controllo temperatura tramite pirometro ottico 350-1300 °C. |
|
|
· Controllo altezza segmento durante la sinterizzazione
(trasduttore lineare sul cilindro, risoluzione di 0,01mm) |
|
|
· Filtro olio per abbattimento emissione fumi |
|
|
· Sistema di acquisizione dati su PC esterno. |
|
|
· Sistema rigenerativo per la riduzione della forza di
compressione minima (da 1700 a 700 kg). |
|
|
· Elettrodi in grafite e carbone amorfo |
|
|
· Portastampi in alluminio. |
|
|
· Piastre in grafite. |
|
|
· Stampi in grafite. |
|
|
· Predisposizione inserimento modem per teleassistenza |
|
|
|
|
|
Dati tecnici |
|
|
· Area sinterizzabile max. |
60 cm2 (850°C; 350kg/cm2) |
|
· Alimentazione |
380 / 400V 3phs 50Hz |
|
· Potenza massima assorbita |
60 kVA (165 A) |
|
· Trasformatore |
60 kVA |
|
· Forza di compressione (regoabile) |
1700 - 26000 kg |
|
· Dimensioni elettrodi |
140 x 140x60(h)mm |
|
· Dimensioni piastre |
250 x 250x60(h)mm |
|
· Dimensioni utile portastampi |
168 x 148mm |
|
· Altezza massima stampo |
135mm |
|
· Consumo gas |
5 – 20 l/min
N2/Ar2 (max. 5% H2) |
|
· Consumo aria filtrata |
2 l/min 6 bar |
|
· Consumo acqua industriale |
60 - 80 l/min
2–6 bar |
|
· Colore |
Da definire in fase d’ordine |
|

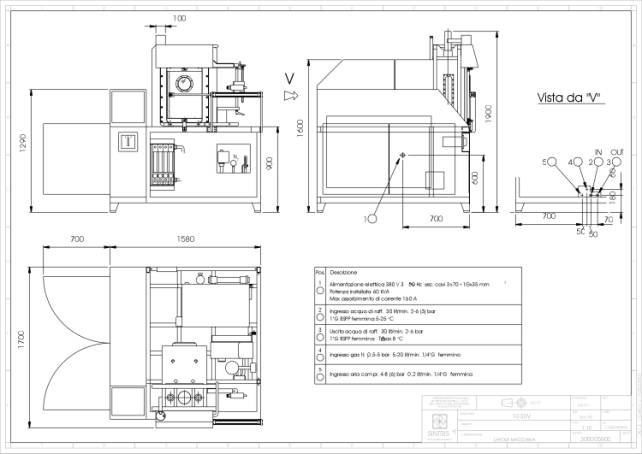

· Dimensioni ingombro orientativo |
1700x1700x2100(h) mm |
|
· Peso orientativo |
2000 kg |
MGM si riserva il diritto di modificare i dati tecnici qui
esposti senza preavviso.
