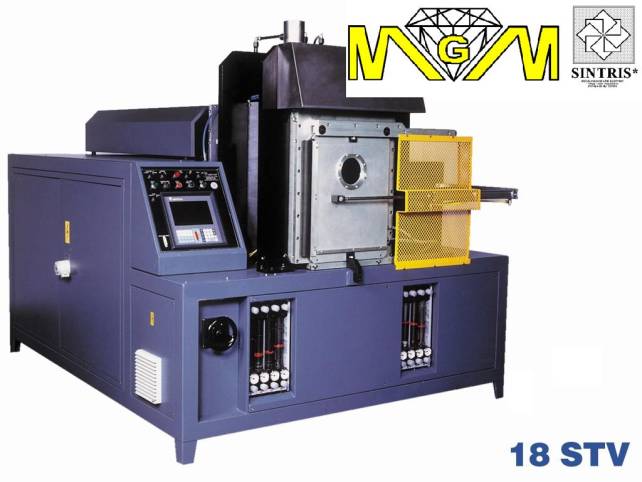

SINTERIZZATRICE
AUTOMATICA mod. 18STV, AD ATMOSFERA CONTROLLATA AD 1 STAZIONE 120 kVA
TRIFASE, 95TON. |
|
|
|
|
|
Caratteristiche principali |
|
|
· Sinterizzatrice adatta per la produzione di serie medie e
grandi di segmenti, dischi a corona continua, mole per vetro ed altri
utensili diamantati . |
|
|
· Sistema di riscaldamento stampo per attraversamento diretto
della corrente continua (effetto Joule). |
|
|
· Sinterizzazione con stampi in grafite e in acciaio. |
|
|
· Sinterizzazione in atmosfera controllata mediante vuoto/gas
inerte di lavaggio, programmabile. |
|
|
· Termocoppia tipo K per temperature di lavoro fino a 1000°C. |
|
|
· Raffreddamento piastre, trasformatore e camera vuoto con
visualizzazione di flusso e temperatura dell’acqua. |
|
|
· Trasformatore trifase da 120 kVA, (corrente massima limitata
elettronicamente a 210A) con commutatore per 3 diverse tensioni tra gli
elettrodi (limitazione corrente massima per il riscaldamento). |
|
|
· Programma di gestione con cicli divisibili in 12 passi. Ogni
passo comprende: |
|
|
§
temperatura, |
|
|
§
pressione |
|
|
§
limite max. di corrente |
|
|
§
tempo di riscaldamento |
|
|
§
tempo di mantenimento |
|
|
· Forza di compressione controllata elettronicamente (loop
system) |
|
|
· Memorizzare fino a 120 programmi di sinterzizzazione. |
|
|
· Visualizzazione dei dati di processo (impostati e attuali) e
allarmi. |
|
|
· Macchina a norma CE. |
|
|
|
|
|
Opzioni |
|
|
· Codice a barre per selezione del programma di sinterizzazione. |
|
|
· Controllo temperatura 350-1300 °C tramite pirometro a raggi
infrarossi. |
|
|
· Termocoppia tipo R per temperature di lavoro fino a 1200°C. |
|
|
· Termocoppie aggiuntive di controllo. |
|
|
· Controllo altezza segmento durante la sinterizzazione
(trasduttore lineare sul cilindro, risoluzione di 0,01 mm) |
|
|
· Filtro olio per abbattimento emissione fumi. |
|
|
· Sistema per la riduzione della forza di compressione minima
(da 4200 a 2400 kg). |
|
|
· Sistema di acquisizione dati su PC esterno. |
|
|
· Elettrodi in grafite e carbone amorfo |
|
|
· Piastre in grafite. |
|
|
· Stampi in grafite. |
|
|
· Portastampi in alluminio. |
|
|
· Predisposizione inserimento modem per teleassistenza |
|
|
|
|
|
Dati tecnici |
|
|
· Area sinterizzabile max. |
180 cm2 (850°C 350kg/cm2) |
|
· Alimentazione |
380 / 400V 3phs 50Hz |
|
· Potenza massima assorbita |
120 kVA (210 A) |
|
· Trasformatore |
120 kVA trifase |
|
· Forza di compressione (regolabile) |
4200 - 95000 kg |
|
· Dimensione elettrodi |
225 x 225x60(h)mm |
|
· Dimensione piastra |
400 x 400x60(h)mm |
|
· Dimensione utile portastampi |
238 x 188mm |
|
· Altezza massima stampo |
175mm |
|
· Consumo gas |
15 – 25 l/min N2/Ar2
(max. 5% H2) |
|
· Consumo aria filtrata |
2 l/min 6 bar |
|
· Consumo acqua industriale (orient.) |
80 - 100 l/min
2–6 bar 10-20°C |
|
· Colore |
Da definire in fase d’ordine |
|

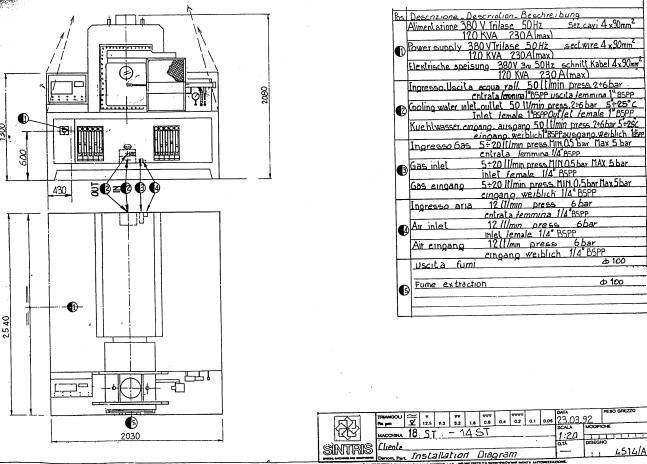

· Dimensioni ingombro orientativo |
2050x2600x2100(h) mm |
|
· Peso orientativo |
3500 kg |
MGM si riserva il diritto di modificare i dati tecnici qui
esposti senza preavviso.
