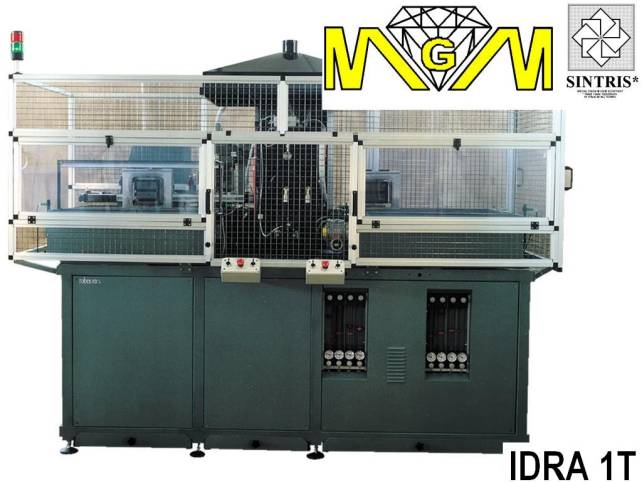

SINTERIZZATRICE
AUTOMATICA mod. IDRA 1T, A UNA STAZIONE
120 kVA, 42TON. |
|
|
|
|
|
Caratteristiche principali |
|
|
· Macchina adatta per la produzione in continuo di segmenti
diamantati. |
|
|
· Il processo di sinterizzazione avviene in atmosfera controllata
mediante immissione di gas inerte/riducente nella apposita camera fissata
alla stessa testa. |
|
|
· Controllo temperatura con termocoppia inserita automaticamente
nel centro dello stampo. |
|
|
· Termocoppia tipo K per temperature di lavoro fino a 1000°C. |
|
|
· Sistema evacuazione e filtraggio fumi con filtro ad acqua |
|
|
· Programma di gestione con cicli divisibili in 12 steps. Ogni
step comprende: |
|
|
§
temperatura, |
|
|
§
pressione |
|
|
§
limite max. di corrente |
|
|
§
tempo di riscaldamento |
|
|
§
tempo di mantenimento |
|
|
· La memoria permette di immagazzinare fino a 120 programmi di
sinterizzazione. |
|
|
· Magazzini di carico e scarico da 18 stampi. |
|
|
· Alimentazione automatica da magazzino stampi. |
|
|
· 18 portastampi in alluminio speciali. |
|
|
· Visualizzazione dei dati di processo (impostati e attuali) e
allarmi. |
|
|
· Macchina a norma CE |
|
|
|
|
|
Opzioni |
|
|
· Uscita analogica per la registrazione variabili di processo. |
|
|
· Pirometro 350-1300°C da usare in alternativa alla termocoppia. |
|
|
· Controllo altezza segmento durante la sinterizzazione
(trasduttore lineare sul cilindro, risoluzione di 0.01 mm) |
|
|
· Sistema di acquisizione dati su PC esterno. |
|
|
· Sistema lettura codice a barre per la selezione automatica del
ciclo di sinterizzazione a seconda del prodotto nel portastampo, completo di
etichettatrice. |
|
|
· Magazzini di carico/scarico fino a 64 stampi |
|
|
· Portastampi in alluminio |
|
|
· Elettrodi in grafite. |
|
|
· Piastre in grafite. |
|
|
· Stampi in grafite. |
|
|
· Termocoppie |
|
|
· Predisposizione inserimento modem per teleassistenza |
|
|
|
|
|
Dati tecnici |
|
|
·
Area sinterizzabile max. |
110 cm2 (850°C 350kg/cm2) |
|
·
Tempo ciclo sinterizzaz. indicativo |
11 - 12 min. |
|
·
Produttività |
400-450 segm/h (40x2.8mm -90segm/stampo) |
|
|
200-220 segm/h (24x10mm - 44segm/stampo) |
|
·
Magazzini carico e scarico |
n.18 stampi |
|
·
Alimentazione |
380 / 400V 3phs 50Hz |
|
·
Potenza massima assorbita |
120 kVA
(175 A) |
|
·
Trasformatore |
120 kVA |
|
·
Forza di compressione (regolabile) |
3000 - 42000 kg |
|
· Dimensioni elettrodi |
150 x 160x60(h)mm |
|
· Dimensioni piastre |
150 x 160x65(h)mm |
|
· Dimensioni utile portastampi |
193 x 158mm |
|
· Altezza massima stampo |
110mm |
|
·
Consumo gas |
10 – 20 l/min N2/Ar2 (max. 5% H2) |
|
· Consumo aria filtrata |
10 l/min 6 bar |
|
·
Consumo acqua industriale |
60-80 l/min 2–6 bar
10-20°C |
|
·
Colore |
Da definire in fase d’ordine |
|
·

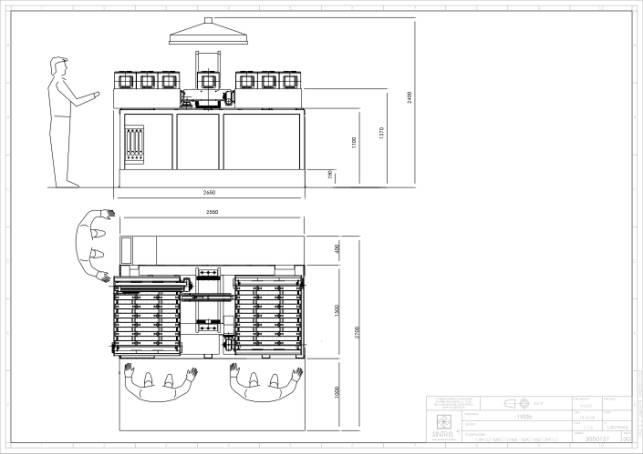

Dimensioni ingombro orientativo |
2700x2000x2500(h) mm |
|
·
Peso orientativo |
3000 kg |
MGM si riserva il diritto di modificare i dati tecnici qui
esposti senza preavviso.
