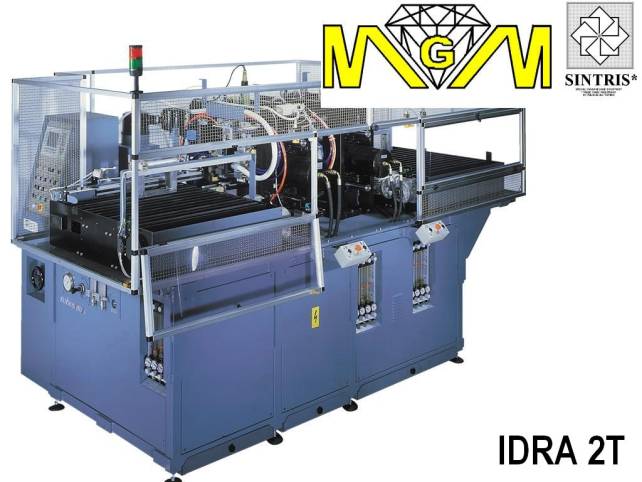

SINTERIZZATRICE
AUTOMATICA mod. IDRA 2T, A DUE STAZIONI 120 kVA, 42TON. |
|
|
|
|
|
Caratteristiche principali |
|
|
· Macchina adatta per la produzione in continuo di serie
medio/grandi di segmenti diamantati. |
|
|
· Il processo di sinterizzazione avviene in atmosfera
controllata sulle 2 stazioni: sinterizzazione e raffreddamento, mediante immissione di gas
inerte/riducente in apposita camera a tenuta fissata sulle stesse stazioni.
Durante il trasporto dalla stazione di sinterizzazione a quella di raffreddamento,
lo stampo è protetto da una "doccia" dello stesso gas. |
|
|
· Controllo temperatura con termocoppia inserita automaticamente
nel centro dello stampo. |
|
|
· Termocoppia tipo K per temperature di lavoro fino a 1000°C. |
|
|
· Sistema evacuazione e filtraggio fumi con filtro ad acqua |
|
|
· Il tempo di raffreddamento è uguale al tempo di
sinterizzazione con riduzione del tempo ciclo. |
|
|
· Programma di gestione con cicli divisibili in 12 steps. Ogni
step comprende: |
|
|
§
temperatura, |
|
|
§
pressione |
|
|
§
limite max. di corrente |
|
|
§
tempo di riscaldamento |
|
|
§
tempo di mantenimento |
|
|
· La memoria permette di memorizzare fino a 100 programmi di
sinterzizzazione. |
|
|
· Magazzini di carico e scarico da 18 stampi. |
|
|
· Alimentazione stampi da magazzino automatica. |
|
|
· 18 portastampi in alluminio speciali. |
|
|
· Visualizzazione dei dati di processo (impostati e attuali) e
allarmi. |
|
|
· Macchina a norme CE |
|
|
|
|
|
Opzioni |
|
|
· Uscita analogica per la registrazione variabili di processo. |
|
|
·
Pirometro 350-1300°C da usare in alternativa alla
termocoppia. |
|
|
· Controllo altezza segmento durante la sinterizzazione
(trasduttore lineare sul cilindro, risoluzione di 0,01 mm) |
|
|
· Sistema di acquisizione dati su PC esterno. |
|
|
· Sistema lettura Codice Barre per la selezione automatica del
ciclo di sinterizzazione a seconda del prodotto nel portastampo, completo di
etichettatrice. |
|
|
· Magazzini di carico/scarico fino a 64 stampi |
|
|
· Portastampi in alluminio |
|
|
· Termocoppie |
|
|
· Elettrodi in grafite. |
|
|
· Piastre in grafite. |
|
|
· Stampi in grafite. |
|
|
· Predisposizione inserimento modem per teleassistenza |
|
|
|
|
|
Dati tecnici |
|
|
· Area sinterizzabile max. |
110 cm2 (850°C 350kg/cm2) |
|
· Tempo ciclo sinterizzaz. indicativo |
9 minuti |
|
· Produttività |
500-550 segm/h (40x2.8mm -90segm/stampo) |
|
|
250-280 segm/h (24x10mm - 44segm/stampo) |
|
· Magazzini carico e scarico |
n.18 stampi |
|
· Alimentazione |
380 / 400V 3phs 50Hz |
|
· Potenza massima assorbita |
120 kVA (175
A) |
|
· Trasformatore |
120 kVA |
|
· Forza di compressione sulle 2 stazioni (regolabile) |
3000 - 42000 kg |
|
· Dimensioni elettrodi |
150 x 160x60(h)mm |
|
· Dimensioni piastre |
150 x 160x65(h)mm |
|
· Dimensioni utile portastampi |
193 x 158mm |
|
· Altezza massima stampo |
110mm |
|
· Consumo gas |
15 – 25 l/min
N2/Ar2 (max. 5% H2) |
|
· Consumo aria filtrata |
10 l/min
6 bar |
|
· Consumo acqua industriale |
80-100 l/min
2–6 bar 10-20°C |
|
· Colore |
Da definire in fase d’ordine |
|

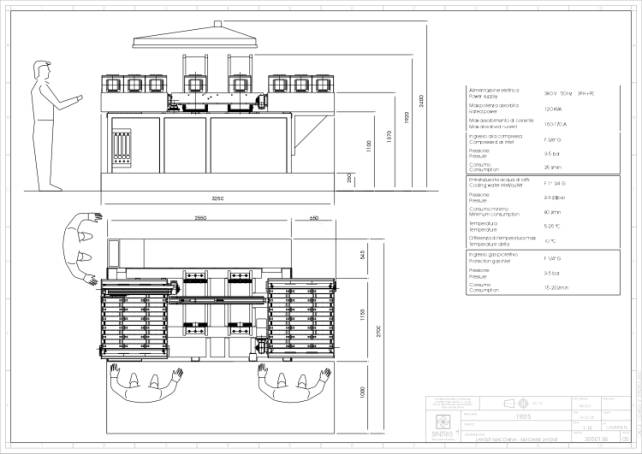

· Dimensioni ingombro orientativo |
2000x3250x2500(h) mm |
|
· Peso orientativo |
3500 kg |
MGM si riserva il diritto di modificare i dati tecnici qui
esposti senza preavviso.
