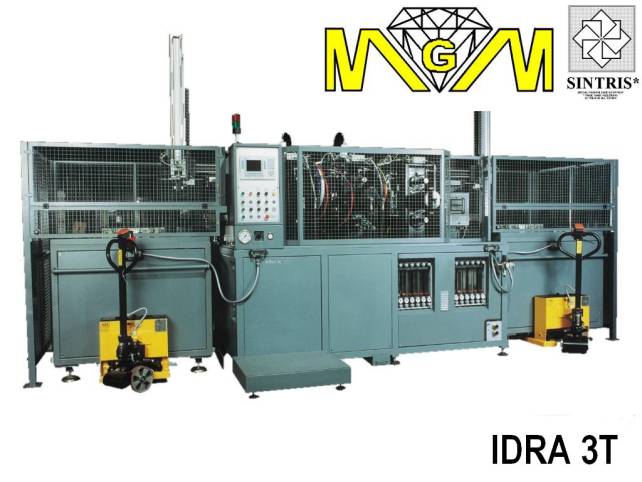

SINTERIZZATRICE
AUTOMATICA mod. IDRA 3T, A TRE STAZIONI 240 kVA, 42TON. |
|
|
|
|
|
Caratteristiche principali |
|
|
·
Macchina adatta per la produzione in continuo di serie medio/grandi
di segmenti diamantati. |
|
|
·
Suddivisione del ciclo in tre fasi / stazioni: |
|
|
§
stazione 1: preriscaldamento |
|
|
§
stazione 2: sinterizzazione |
|
|
§
stazione 3: raffreddamento |
|
|
·
Il processo di sinterizzazione avviene in atmosfera controllata
sulle 3 stazioni mediante immissione di gas inerte/riducente. Durante il
trasporto tra le stazioni lo stampo è protetto da una "doccia"
dello stesso gas. |
|
|
·
Controllo temperatura con termocoppia inserita automaticamente nel
centro dello stampo. |
|
|
·
Termocoppia tipo K per temperature di lavoro fino a 1000°C. |
|
|
·
Sistema evacuazione e filtraggio fumi con filtro ad acqua |
|
|
·
I tempi di preriscaldo. sinterizzazione e raffreddamento sono
uguali. |
|
|
·
Programma di gestione con cicli divisibili in 12 steps. Ogni step
comprende: |
|
|
§
temperatura, |
|
|
§
pressione |
|
|
§
limite max. di corrente |
|
|
§
tempo di riscaldamento |
|
|
§
tempo di mantenimento |
|
|
·
La memoria permette di immagazzinare fino a 120 programmi di
sinterizzazione. |
|
|
·
Magazzini di carico e scarico da 18 stampi. |
|
|
·
Alimentazione automatica da magazzino stampi. |
|
|
·
18 portastampi in alluminio speciali. |
|
|
·
Visualizzazione dei dati di processo (impostati e attuali) e
allarmi. |
|
|
·
Macchina a norma CE |
|
|
|
|
|
Opzioni |
|
|
·
Uscita analogica per la registrazione variabili di processo. |
|
|
·
Pirometro 350-1300°C da usare in alternativa alla termocoppia. |
|
|
·
Controllo altezza segmento durante la sinterizzazione (trasduttore
lineare sul cilindro, risoluzione di 0.01 mm) |
|
|
·
Sistema di acquisizione dati su PC esterno. |
|
|
·
Sistema lettura codice a barre per la selezione automatica del ciclo
di sinterizzazione a seconda del prodotto nel portastampo, completo di
etichettatrice. |
|
|
·
Magazzini di carico/scarico fino a 64 stampi |
|
|
·
Portastampi in alluminio |
|
|
·
Elettrodi in grafite. |
|
|
·
Piastre in grafite. |
|
|
·
Stampi in grafite. |
|
|
·
Termocoppie |
|
|
·
Predisposizione inserimento modem per teleassistenza |
|
|
|
|
|
Dati
tecnici |
|
|
·
Area sinterizzabile max. |
110 cm2
(850°C 350kg/cm2) |
|
·
Tempo ciclo sinterizzaz. indicativo |
8
minuti |
|
·
Produttività |
600-650
segm/h (40x2.8mm - 90segm/stampo) |
|
|
270-310
segm/h (24x10mm - 44segm/stampo) |
|
·
Magazzini carico e scarico |
n.18
stampi |
|
·
Alimentazione |
380 /
400V 3phs 50Hz |
|
·
Potenza massima assorbita |
2 x [120 kVA - (175 A)] |
|
·
Trasformatori |
2 x 120 kVA |
|
·
Forza di compressione sulle 3 stazioni (regolabile) |
3000 -
42000 kg |
|
·
Dimensioni elettrodi |
150 x
160x60(h)mm |
|
·
Dimensioni piastre |
150 x
160x65(h)mm |
|
·
Dimensioni utile portastampi |
193 x
158mm |
|
·
Altezza massima stampo |
110mm |
|
·
Consumo gas |
15 – 30
l/min N2/Ar2 (max.
5% H2) |
|
·
Consumo aria filtrata |
10 l/min 6 bar |
|
·
Consumo acqua industriale |
100-120
l/min 2–6 bar 10-20°C |
|
·
Colore |
Da
definire in fase d’ordine |
|
·

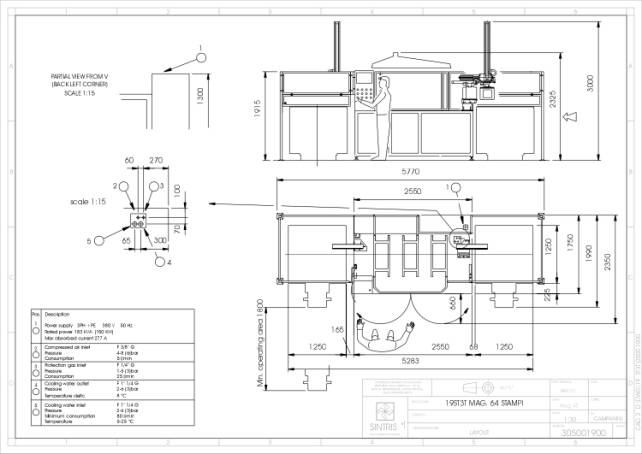

Dimensioni ingombro orientativo |
2000x3500x2500(h)
mm |
|
·
Peso orientativo |
4000 kg |
MGM si
riserva il diritto di modificare i dati tecnici qui esposti senza preavviso.
